型号

带止动槽	6219N
带止动环	6219NR

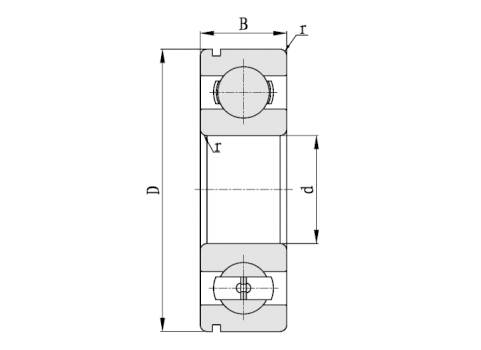

主要尺寸(mm)

d	95
D	170
B	32
r min.	2.1
r1 min.	0.5

额定载荷(kN)

Cr	109
Cor	81.9

极限转速(rpm)

Grease	3700
Oil	4400

止动槽尺寸(mm)

D1 max.	163.65
a max.	5.69
b ±0.15	3.65
r0 max.	0.6

止动环尺寸(mm)

D2 max.	182.9
f ±0.05	3.05

挡肩尺寸(mm)

da min.	106
Da max.	159
Dx min.	185
Cy max.	8.44
ra max.	2
rb max.	0.5

重量(kg)

Approx	2.62
